Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，
Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
1.首先介紹原理
Y型過濾器是輸送流體介質的管道系統中不可缺少的一種過濾裝置。
Y型過濾器通常安裝在減壓閥、泄壓閥、截止閥（比如室內暖氣管路的進水端）或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。
Y型過濾器的結構先進，阻力小，排污方便。

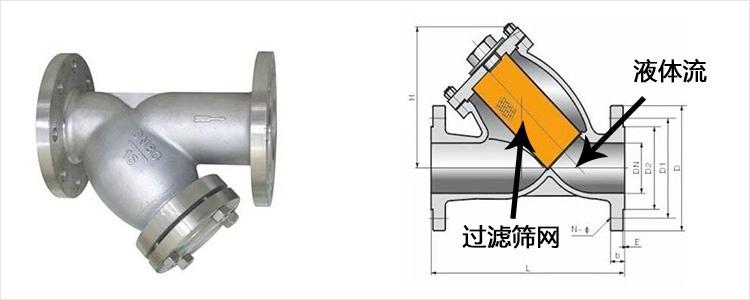

如下圖所示：
Y型過濾器主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。
濾網之所以制成圓柱面的濾籃形狀，是為了增加其強度，比單層網更加結實，而y形接口下端的法蘭蓋可以擰開，定期將沉積在濾籃里的顆粒雜質清除。
2.安裝
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯）要適量。
末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。
3.型號介紹
|
公稱通徑
|
L
|
H
|
H1
|
|
DN20
|
155
|
100
|
150
|
|
DN25
|
160
|
100
|
150
|
|
DN32
|
180
|
110
|
160
|
|
DN40
|
200
|
115
|
170
|
|
DN50
|
230
|
155
|
195
|
|
DN65
|
220
|
200
|
270
|
|
DN80
|
250
|
210
|
295
|
|
DN100
|
305
|
250
|
345
|
|
DN125
|
350
|
305
|
425
|
|
DN150
|
480
|
360
|
485
|
|
DN200
|
500
|
450
|
605
|
|
DN250
|
550
|
505
|
710
|
|
DN300
|
600
|
580
|
815
|
|
DN350
|
700
|
600
|
845
|
|
DN400
|
780
|
620
|
875
|
|
DN450
|
850
|
700
|
980
|
|
DN500
|
900
|
|
4.選型原則
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的較高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
